QFPA50 안테나
QFPA50 안테나

QFPA50 안테나

Ku대역 하이 파워 혼 배열 안테나

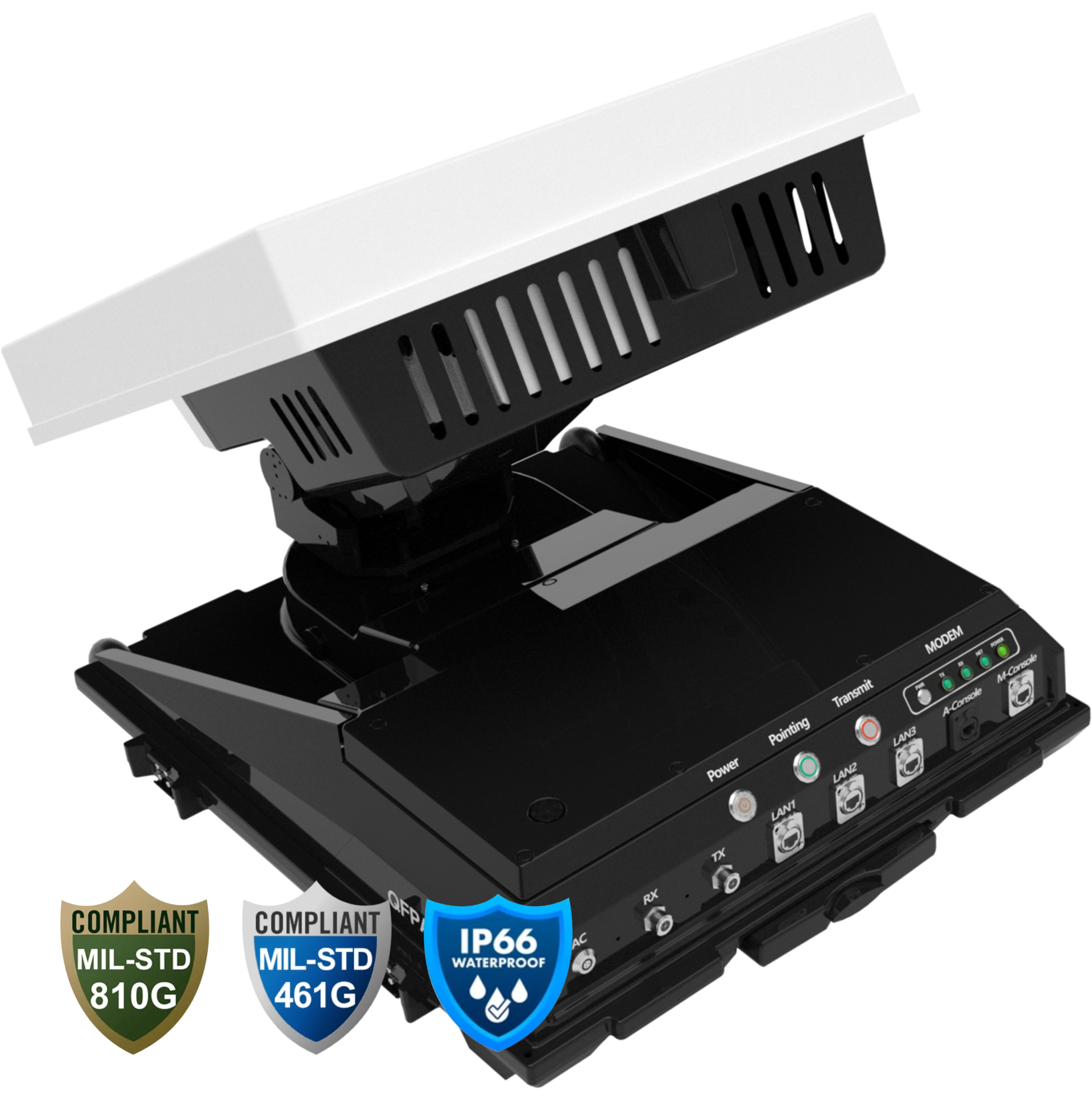

QFPA50 평판 안테나는 컴펙트하면서도 안정적 서비스가 가능한 맨팩 안테나입니다.


가벼운 무게로 배낭이나 케리어에 넣어 이동이 가능하며, 베터리를 내장하여 자유롭게 통신을 할 수 있습니다. 많은 고객이 비상통신용으로 QFPA50 안테나를 사용하고 있습니다.

평판 안테나로

원버튼 포인팅이 가능

QFPA50는 맨팩 또는 차량으로 이동하여 현장에서 전개하여 사용하는 평판 안테나로 원버튼 포인팅 사용이 가능합니다.

낮은 높이 작은 크기의 안테나로 편리한 이동이 가능합니다.

이동 중에도 통신할 수 있는

우수한 통신망 연결

여행가방 형태의 케리어로 쉽고 가볍게 이동이 가능합니다. 방송기자나 재난 현장에서 긴급 통신을 위한 편리하고 안전한 보안 통신을 할 수 있는 통신 터미널입니다.

원버튼 포인팅을 통한

3분 내 서비스 제공

QFPA50 안테나는 원버튼 포인팅을 통한 3분 내 서비스 제공이 가능하며, WiFi 통신망을 제공하여 핫스팟 존을 제공할 수 있습니다.

QFPA50 평판 안테나는 컴펙트하면서도 안정적 서비스가 가능한 맨팩 안테나입니다.


가벼운 무게로 배낭이나 케리어에 넣어 이동이 가능하며, 베터리를 내장하여 자유롭게 통신을 할 수 있습니다. 많은 고객이 비상통신용으로 QFPA50 안테나를 사용하고 있습니다.

평판 안테나로

원버튼 포인팅이 가능


QFPA50는 맨팩 또는 차량으로 이동하여 현장에서 전개하여 사용하는 평판 안테나로 원버튼 포인팅 사용이 가능합니다.

낮은 높이 작은 크기의 안테나로 편리한 이동이 가능합니다.

이동 중에도 통신할 수 있는

우수한 통신망 연결


5G 통신망의 발전으로 고객은 언제 어디에서나 통신망 제공을 원하고 있습니다. 맨팩 안테나는 차량이나 선박에 백업 통신을 위해 자유로운 통신망 연결을 자랑합니다.

원버튼 포인팅을 통한

3분 내 서비스 제공


QFPA50-S 안테나는 원버튼 포인팅을 통한 3분 내 서비스 제공이 가능하며, WiFi 통신망을 제공하여 핫스팟 존을 제공할 수 있습니다.

RELATED RESOURCES

KONET PRODUCTS

VIDEOS

KONET QFPA50

KONET QFPA50 Unlimited

KONET QFPA50 Demo

MiNi ESA 안테나 현장 테스트

드론용 ESA 안테나 시뮬레이션 테스트

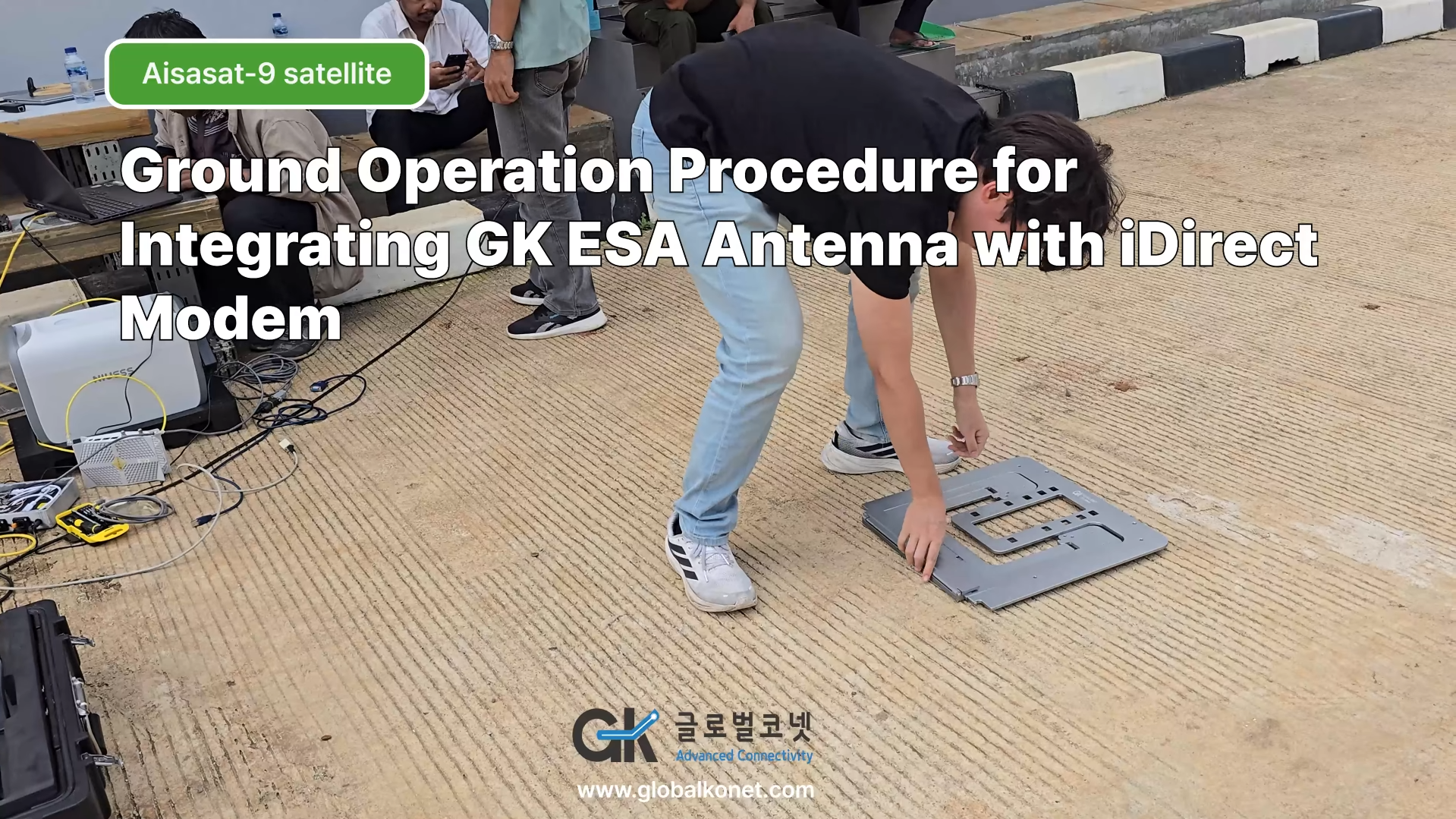

iDirect IQ200과 GK ESA 통합 절차

Alpha2 Jumbo ESA, Koreasat 5A로 GEO COTM 안정 시연

해양경찰, 고속 U턴 중 위성 유튜브 생중계 – COTM Alpha2 안테나

안테나 주파수 규격 (Antenna Frequency Spec)

•  Model : QFPA50

•  Antenna Type : Horn Array Man Pack Satellite Antenna

•  Satellite Band : GEO Ku Band

•  Frequency Range : RX: 10.95–12.75 GHz

                                      TX: 13.75–14.5 GHz

•  Angle Range :  Azimuth：±90 ˚, Elevation : 30˚–90 ˚,

                              Polarization : ±90 ˚

•  Gain : RX: 35.52 dBi @ 12.5 GHz

               TX: 37.61 dBi @ 14.25

•  Size (W x D x H) : 720 mm × 650 mm × 450 mm

•  Panel Size : 600 mm × 600 mm

•  Weight : ≤ 38 Kg

•  Carry Box : ONE BOX

안테나 송수신 성능 (Ant Transmit/Receive Performance)

•  G/T (Typical)  : ≥ 12.2 dB/Ki @ 12.5 GHz

•  First Side Load : ≤ 15 dB

•  Pointing Mode : One button automatic, manually accurate operation

•  STOP Method : Static Beam Scan

•  Satellite Tracking : Auto Tracking, Manual Tracking

•  Sat Modem : External Modem (Option Built-in Modem Board)

•  ACU Control : Bluetooth Control And One button pointing

•  Alignment accuracy : ≤ 0.2 dB

안테나 추적 성능 (Ant Tracking Performance)

•  Pointing Time : ≤ 3 minutes

(from opening the cover to locking in satellite)

•  Scanning Range : Azimuth : ± 90°, Elevation 0°–90°

•  Polarization : Linear Polarization

•  Cross Polarization : ≥ 30 dB axial direction

•  Tracking Speed : 30°/s

•  Tracking Accuracy : ≤ 0.2°

•  Tracking Speed : 110°/s

•  Tracking Accuracy : 0.2°

•  Acquisition time from cold start : < 60 s

•  Reacquisition time : ≦ 5 s

안테나 환경 성능 (Ant environmental performance)

•  Rated Voltage : 24 V (19–31 V)

•  Power Supply : 110–220 VAC ±10%，50/60 jz

•  Working temp : 40 ℃ – +55 ℃, ≤ 98%

•  Built-in BUC : 8 / 16 / 40 W (8 W BUC Default)

•  Wind :  Operational: 18 m/s

                  Survival: 25 m/s
