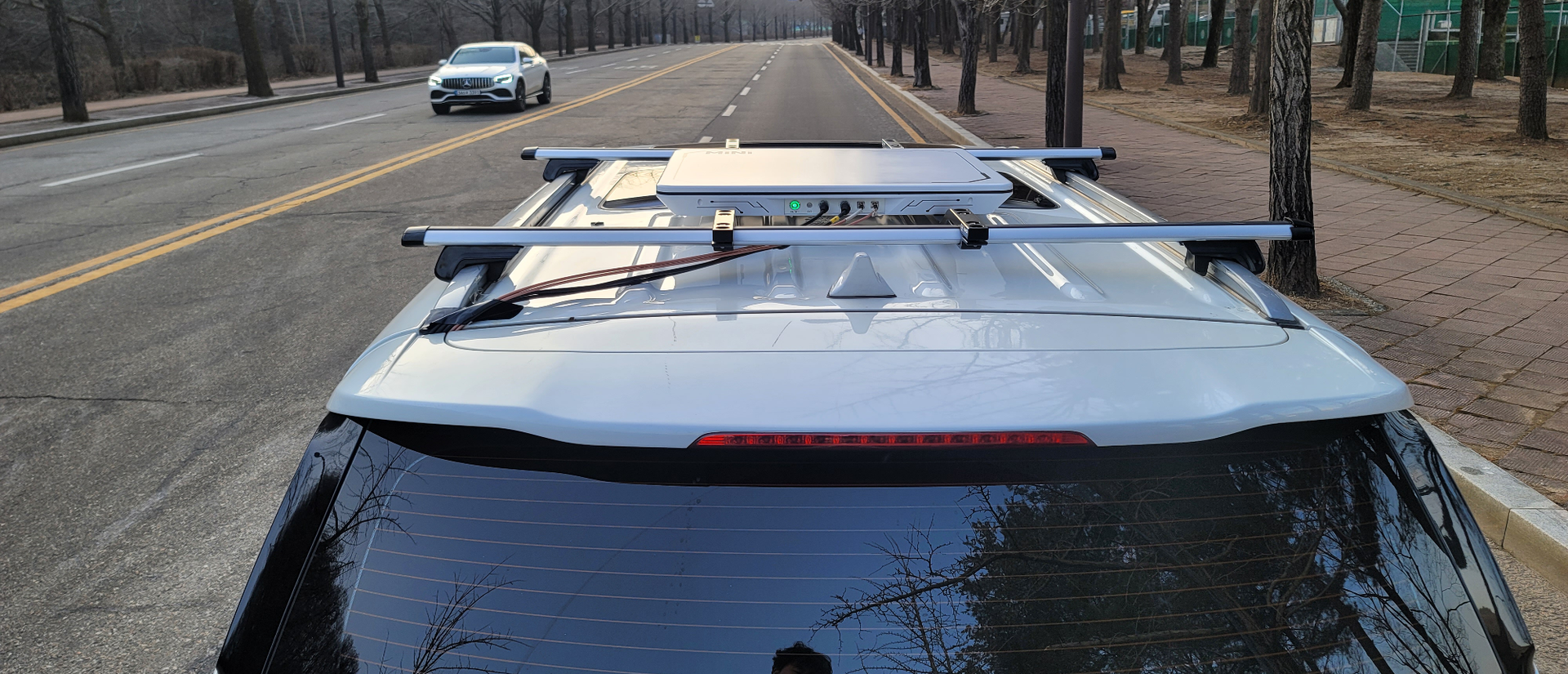

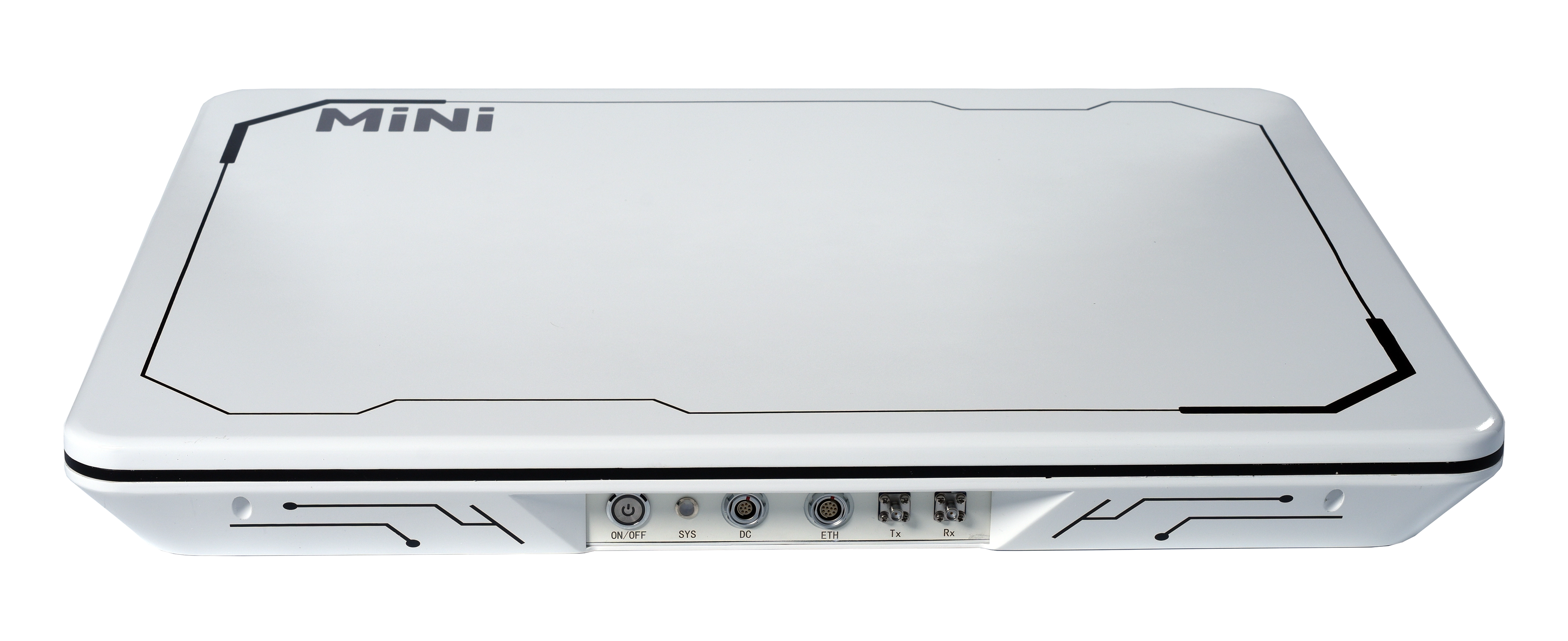

MiNi ESA 안테나
MiNi ESA 안테나

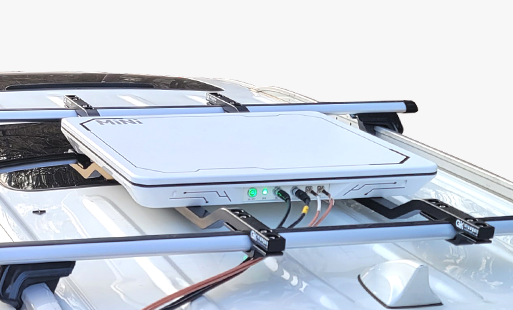

Konet MiNi ESA 안테나

Ku대역 컴팩트 OTM 전자빔 조향 ESA 안테나, 해양, 항공기, 차량 이동 모바일 서비스

초소형 및 경량 설계

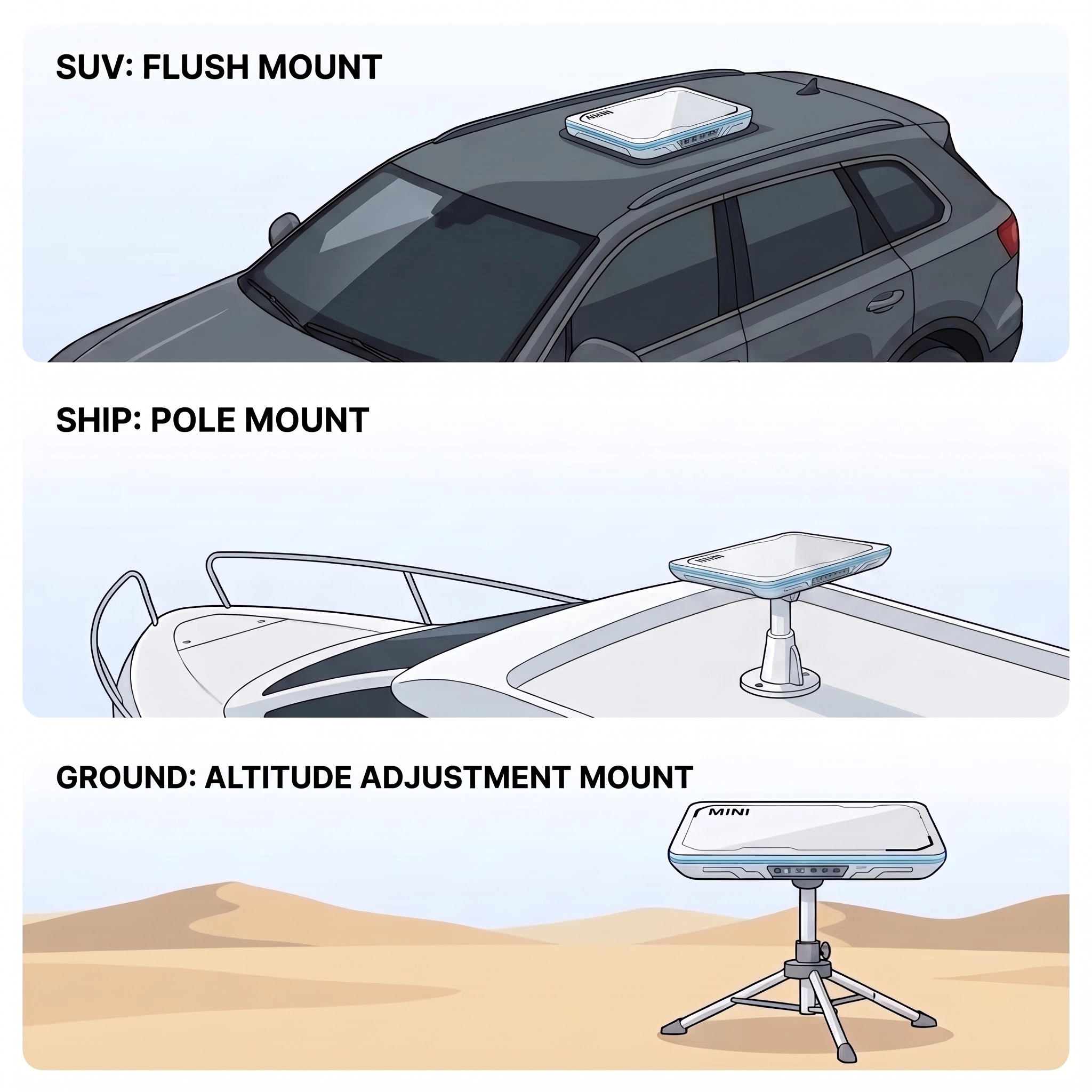

극도로 작고 가벼운 형태 덕분에 설치 공간에 거의 제약이 없습니다. 안테나는 차량과 선박에 쉽게 설치할 수 있으며, 지상에서는 고도 조정 키트를 통해 최적의 성능을 보장합니다.

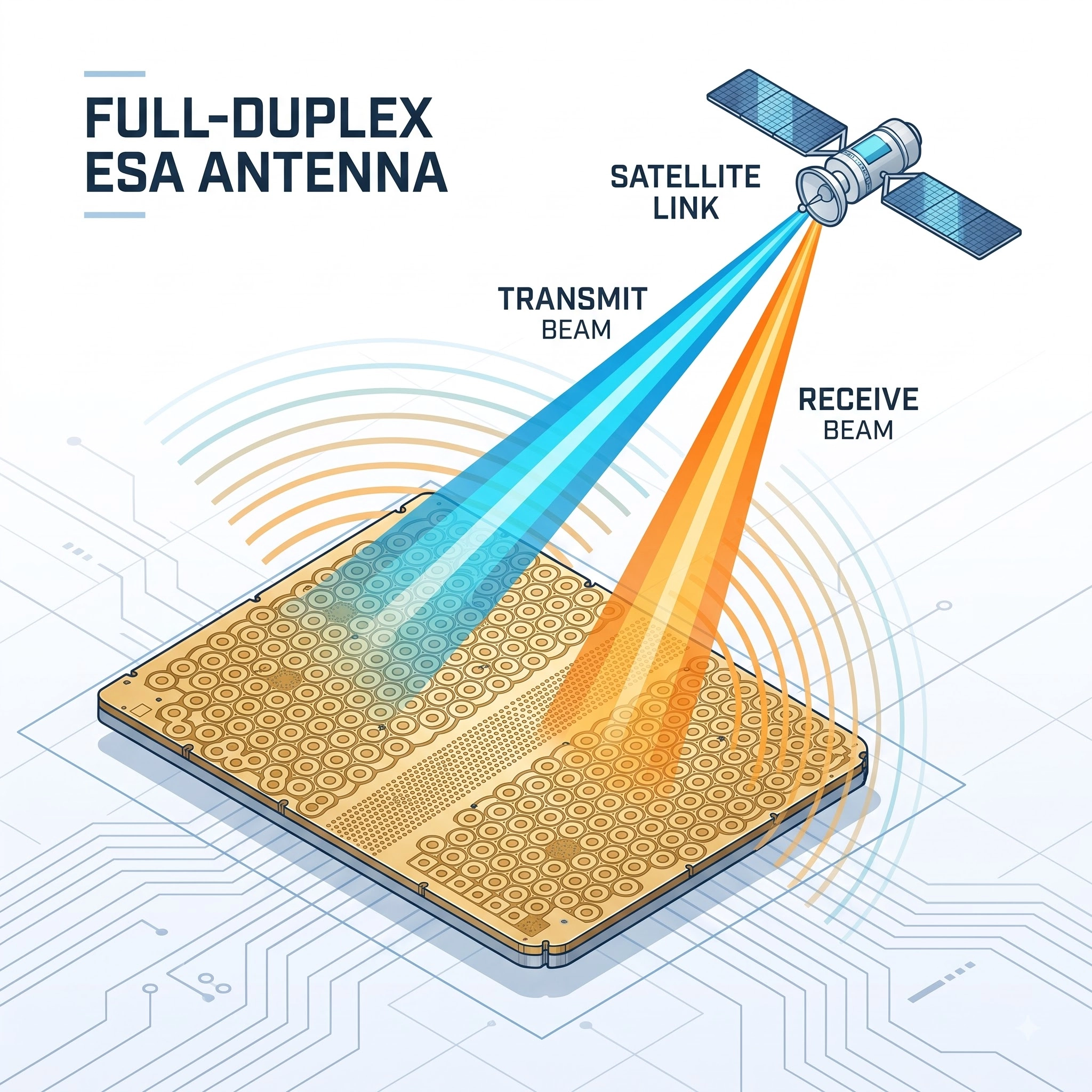

전이중 전자식 조향 배열(ESA) 안테나

전송과 수신을 동시에 처리(전이중)하며, 기계적 구동 부품 없이 초고속으로 위성을 추적합니다. 이 설계는 매우 불안정한 환경에서도 안정적인 양방향 연결을 유지합니다.

고성능 및 신뢰성

우수한 POL 전환 속도 : < 0.5초

위성 스위칭 타임 : ≤ 0.3초

컴팩트한 크기와 11kg의 무게에도 불구하고, 이 장치는 MIL 등급 내구성으로 설계되어 최대 60°C의 열악한 환경에서도 안정적인 작동을 보장합니다. IP66 방진·방수 등급으로 먼지와 물에 강한 저항성을 제공하여 까다로운 현장 환경에서도 높은 신뢰성을 제공합니다.

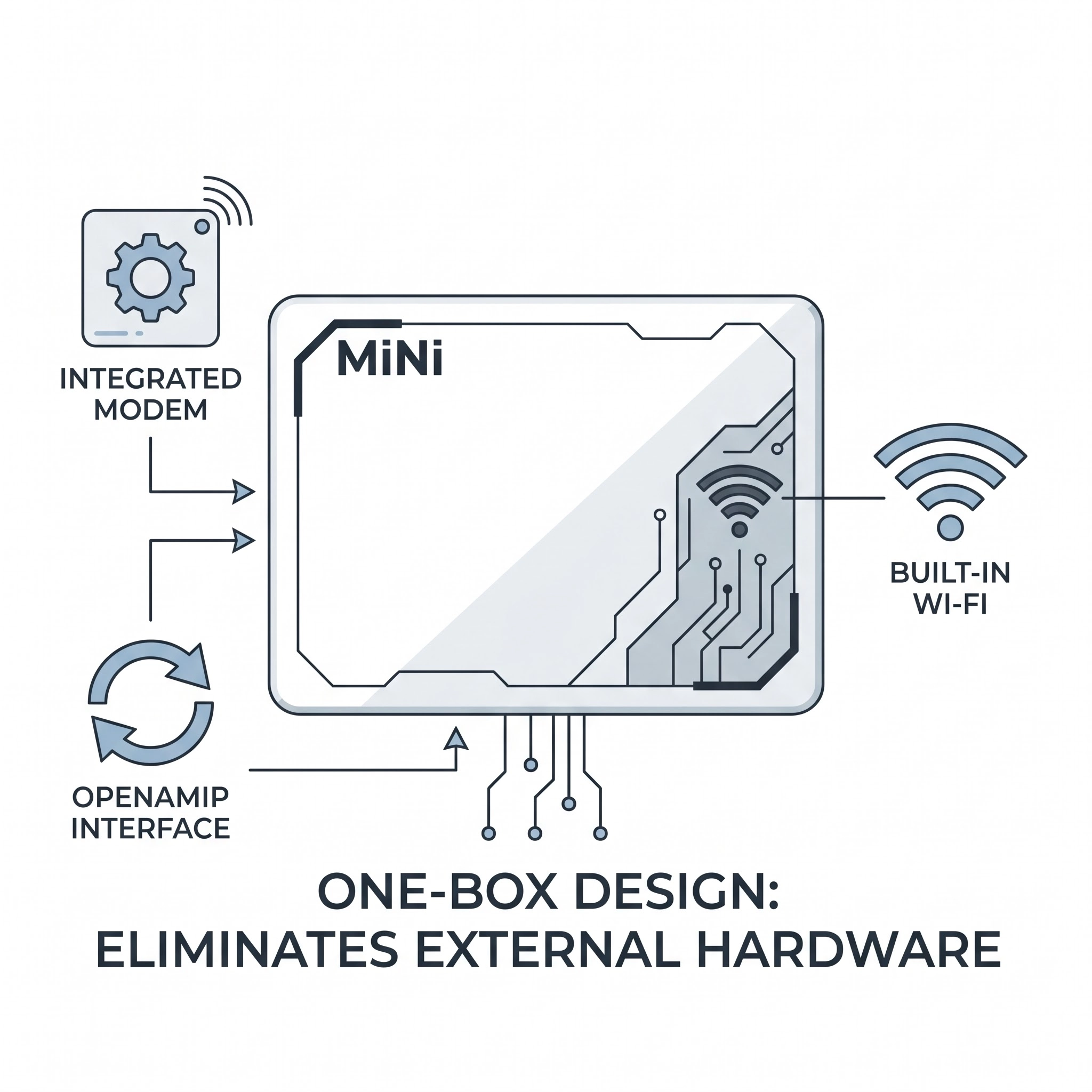

내장 모뎀과 원박스 솔루션

통합 모뎀 보드와 OpenAMIP 기반 모뎀 인터페이스를 통해 설치 후 추가 설정 없이 자동으로 서비스 설정을 완료합니다. 내장 Wi-Fi 지원으로 현장 작업에서 원활한 무선 연결이 가능합니다.

MiNi OTM 안테나는 컴펙트하면서도 안정적 서비스가 가능한 멀티 기능의 안테나입니다.


MiNi ESA 안테나 특징은 정지위성(GEO)에서 사용 가능한 EIRP 44.2dBW와 G/T 10.1dB/K 성능 제공가능한 안테나입니다. 이동중 OTM 서비스가 가능하다고, 컴펙트한 사이즈로 차량과 지상 및 해양에서 유용하게 사용하고 있습니다.





초소형 및 경량 설계


극도로 작고 가벼운 형태 덕분에 설치 공간에 거의 제약이 없습니다. 안테나는 차량과 선박에 쉽게 설치할 수 있으며, 지상에서는 고도 조정 키트를 통해 최적의 성능을 보장합니다.


전이중 전자식 조향 배열(ESA) 안테나


전송과 수신을 동시에 처리(전이중)하며, 기계적 구동 부품 없이 초고속으로 위성을 추적합니다. 이 설계는 매우 불안정한 환경에서도 안정적인 양방향 연결을 유지합니다.


고성능 및 신뢰성


컴팩트한 크기와 11kg의 무게에도 불구하고, 이 장치는 MIL 등급 내구성으로 설계되어 최대 60°C의 열악한 환경에서도 안정적인 작동을 보장합니다. IP66 방진·방수 등급으로 먼지와 물에 강한 저항성을 제공하여 까다로운 현장 환경에서도 높은 신뢰성을 제공합니다.

내장 모뎀과 원박스 솔루션


통합 모뎀 보드와 OpenAMIP 기반 모뎀 인터페이스를 통해 설치 후 추가 설정 없이 자동으로 서비스 설정을 완료합니다. 내장 Wi-Fi 지원으로 현장 작업에서 원활한 무선 연결이 가능합니다.




RELATED RESOURCES

KONET PRODUCTS

VIDEOS

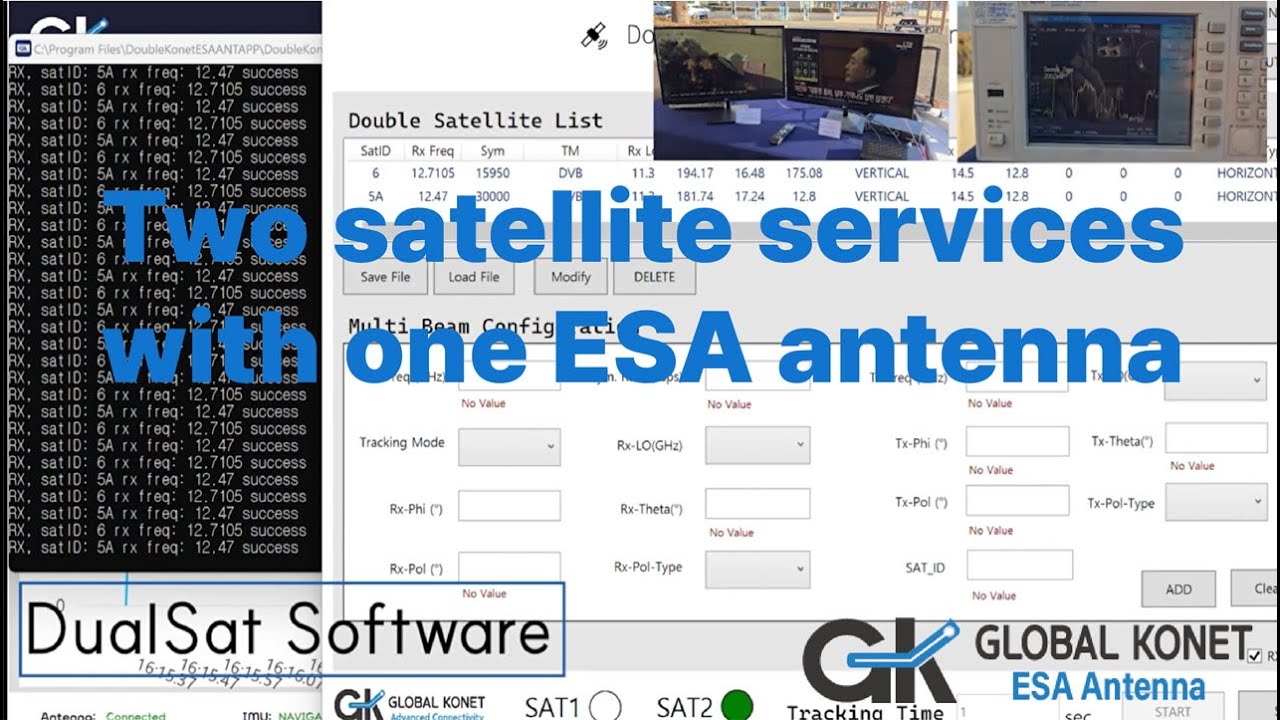

Dualsat Live demo

동영상 재생

2024 미국 워싱턴 Satellite show 2024

동영상 재생

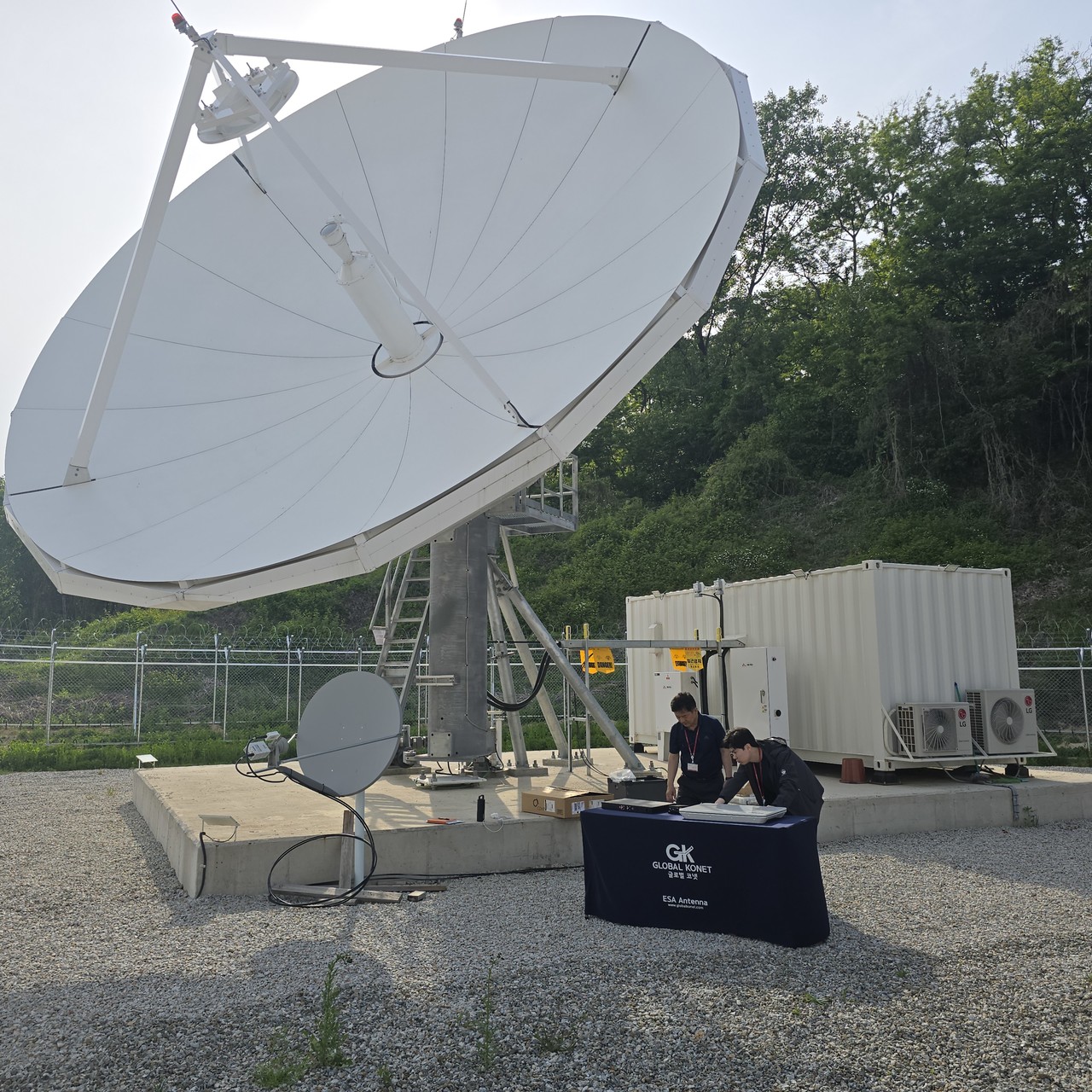

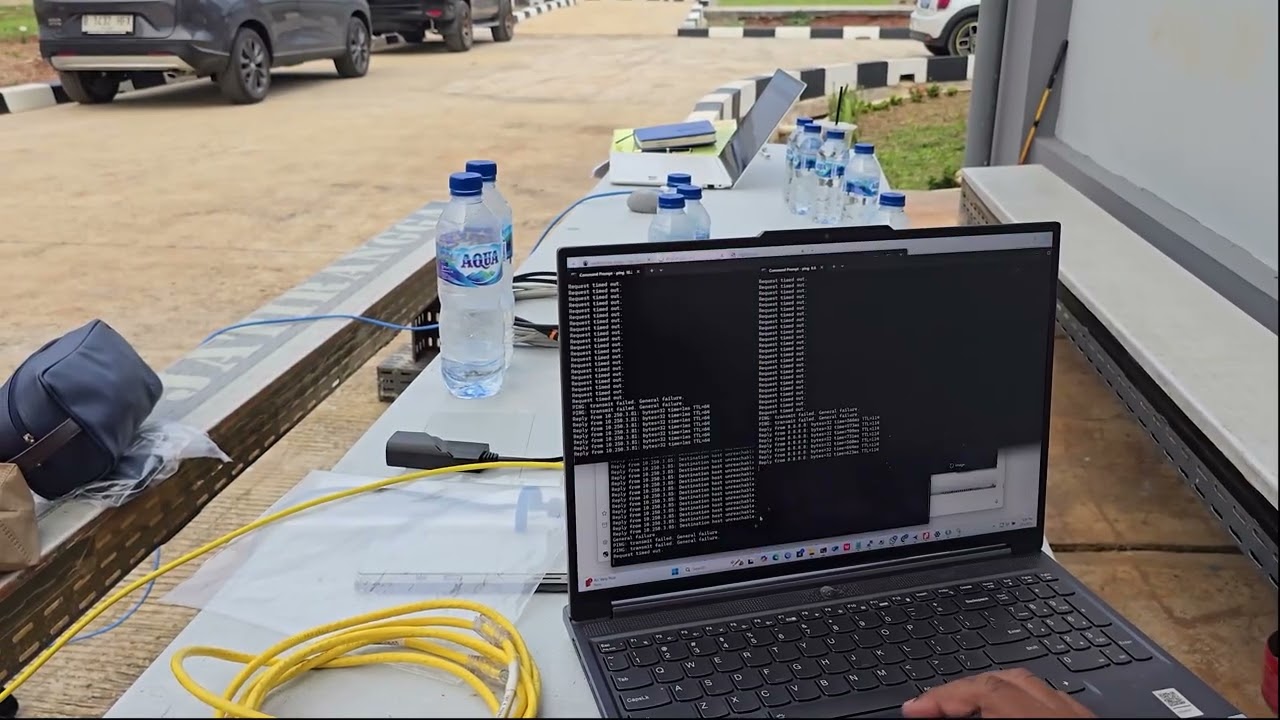

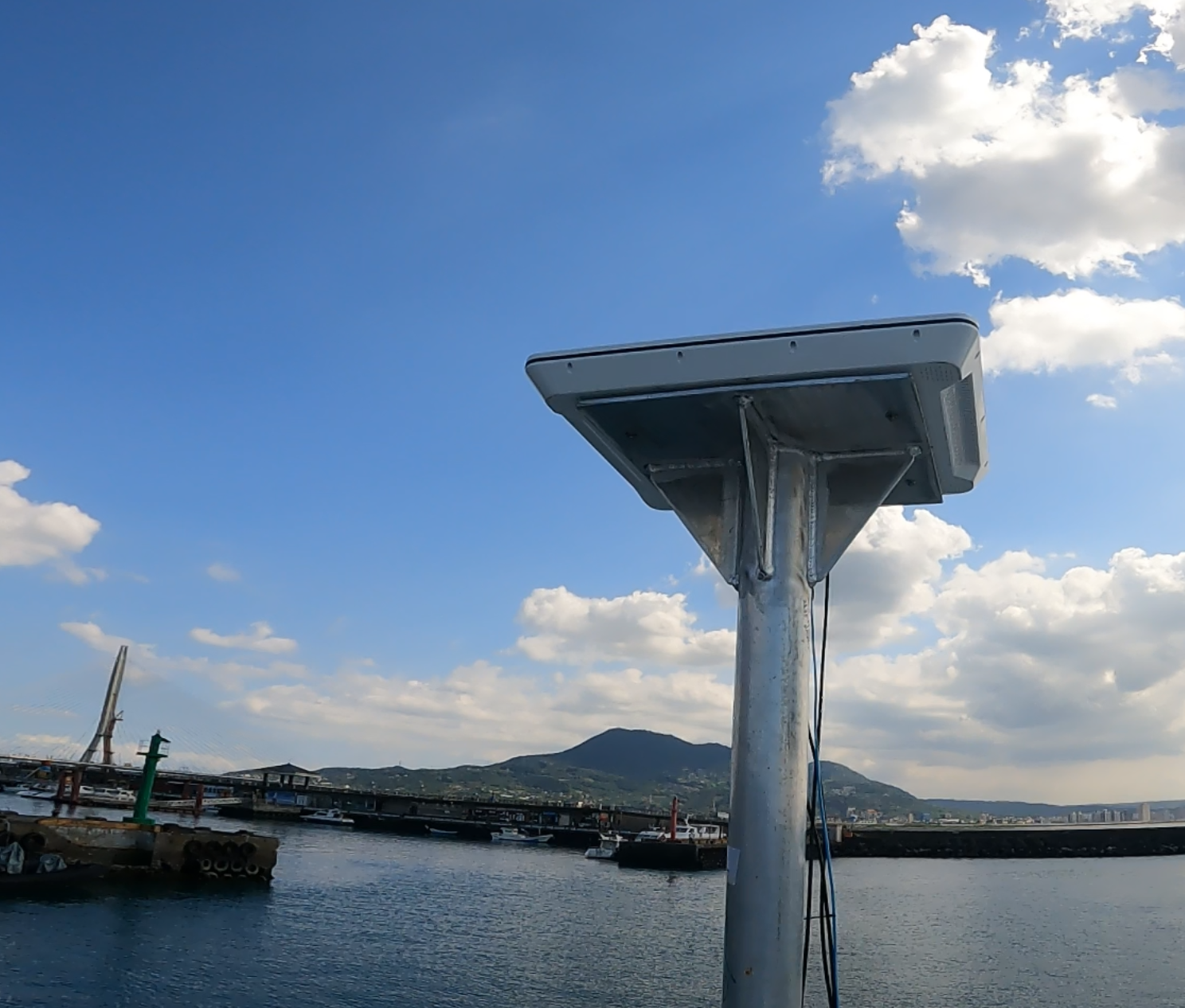

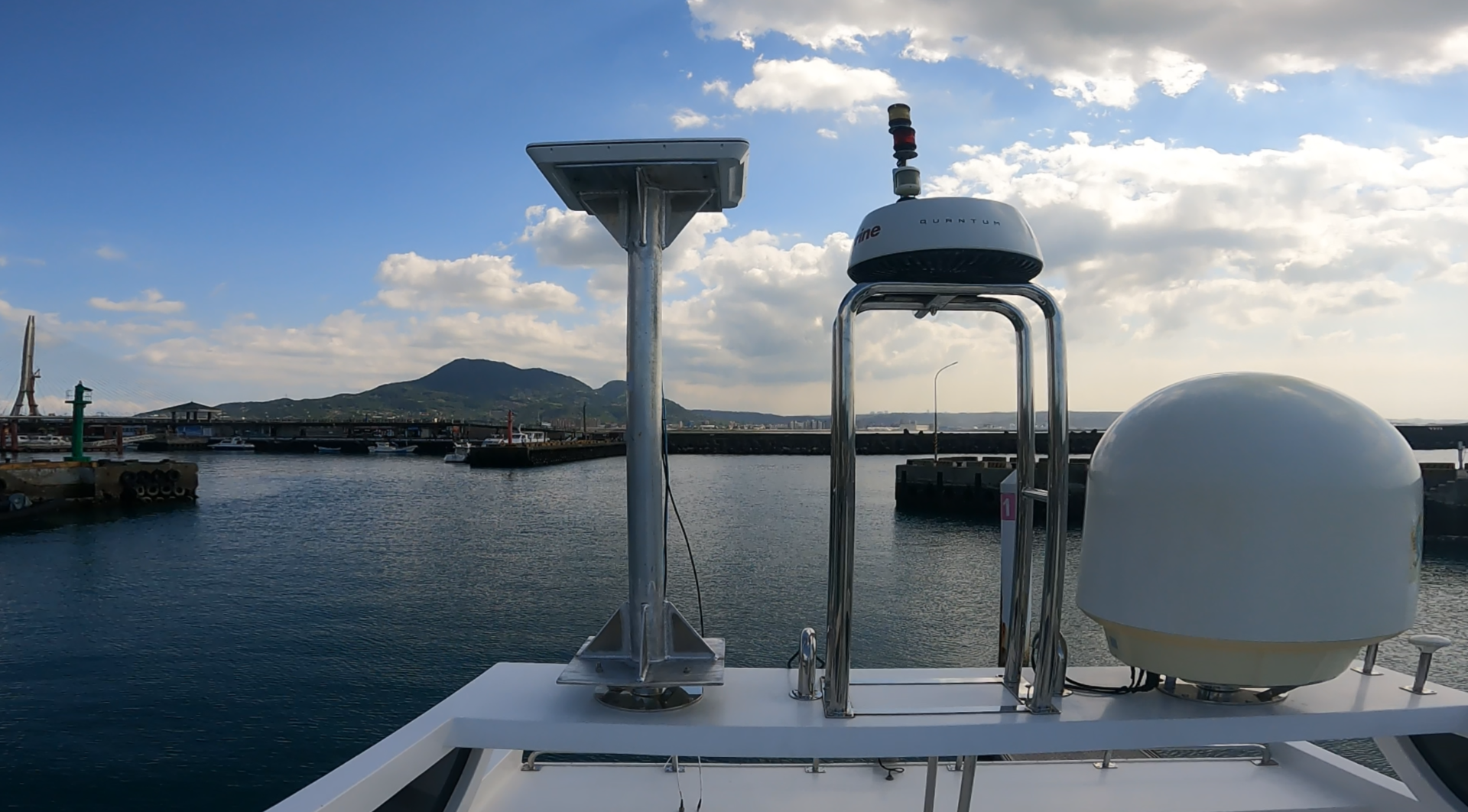

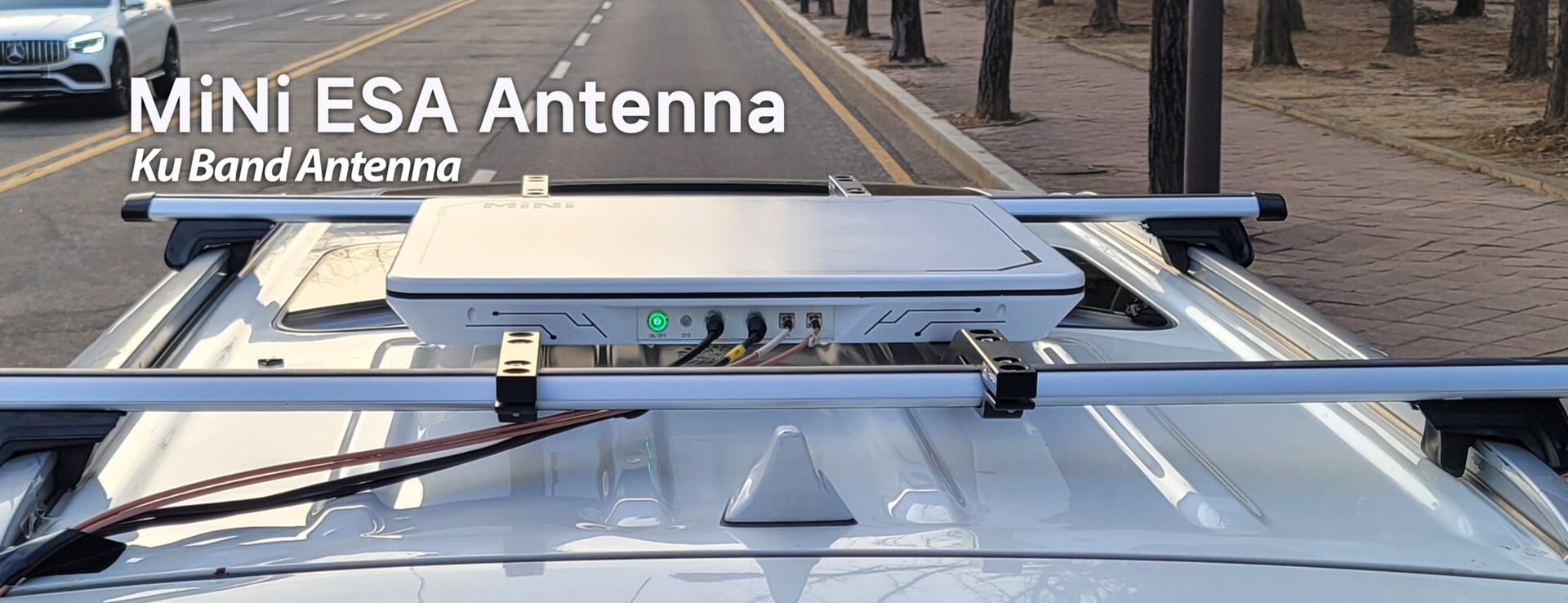

MiNi ESA 안테나 현장 테스트

동영상 재생

iDirect IQ200과 GK ESA 통합 절차

동영상 재생

안테나 규격 (Antenna Spec)

• Model Name : MiNi(GU320) / GU320M(Military)

• Antenna Type : Active Phased Electronically Steered Array Antenna

•  Frequency : TX : 13.7 ~ 14.5GHz, RX : 10.7 ~ 12.75GHz

•  Scanning Range : Azimuth: 0º ~ 360º   Elevation: 30º ~ 90º

•  Size (W x D x H) : 613mm x 500mm x 77mm

                                  (24.14 x 19.69 x 3.03inch)

•  Weight : ≤11kg(24.25lbs)

안테나 송수신 성능 (Ant Transmit/Receive Performance)

•  EIRP (typical) : Linear : ≥ 44.2dBW@90º@14.1GHz

•  G/T (typical) : ≥ 10.1dB/K@90º@11.7GHz@80K

•  Polarization : Linear H/V POL
•  Cross Polarization : ≥30dB

•  Satellite Tracking : DVB-S2/ DVB-S2X Carrier Detection

•  Tracking Mode : SOTM, SOTP, Manual Mode

•  Communication Mode : Full Duplex

•  Modem : Built-in iDirect, Comtech UHP modem(Option)

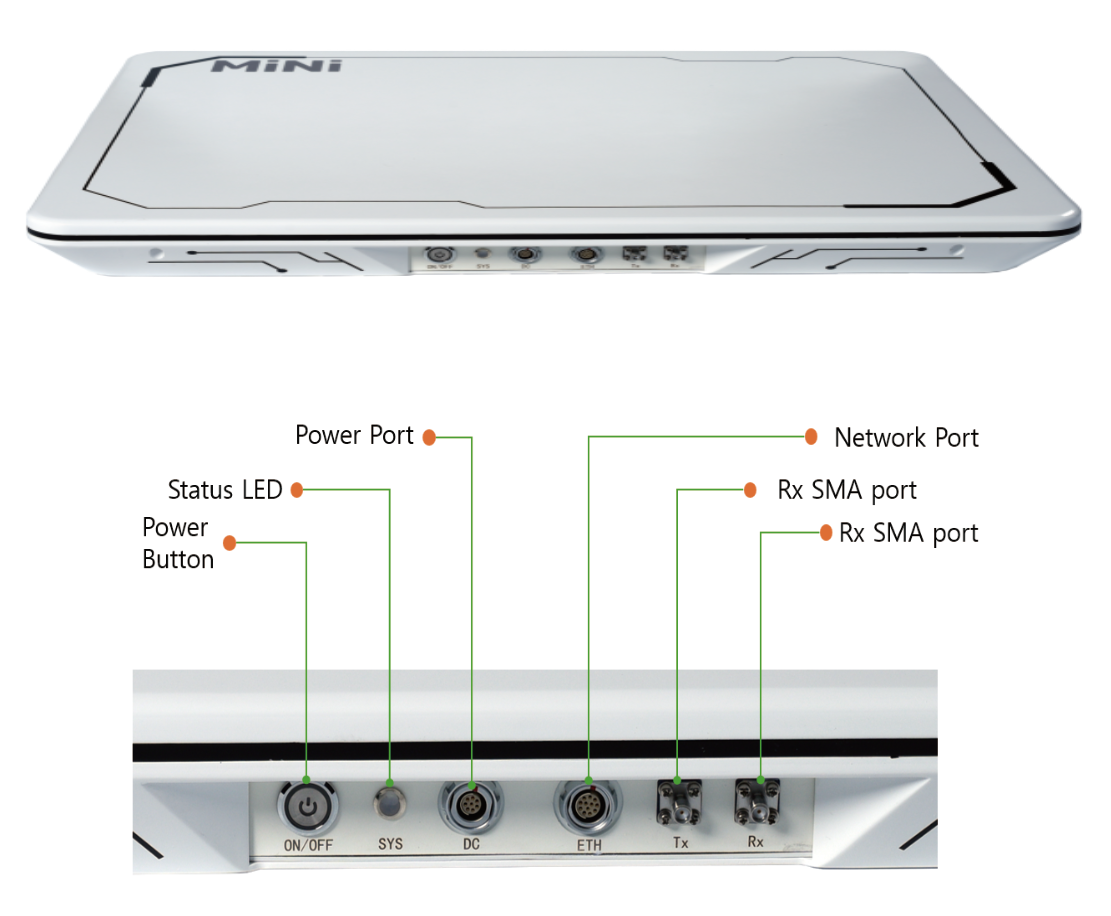

Interface Features

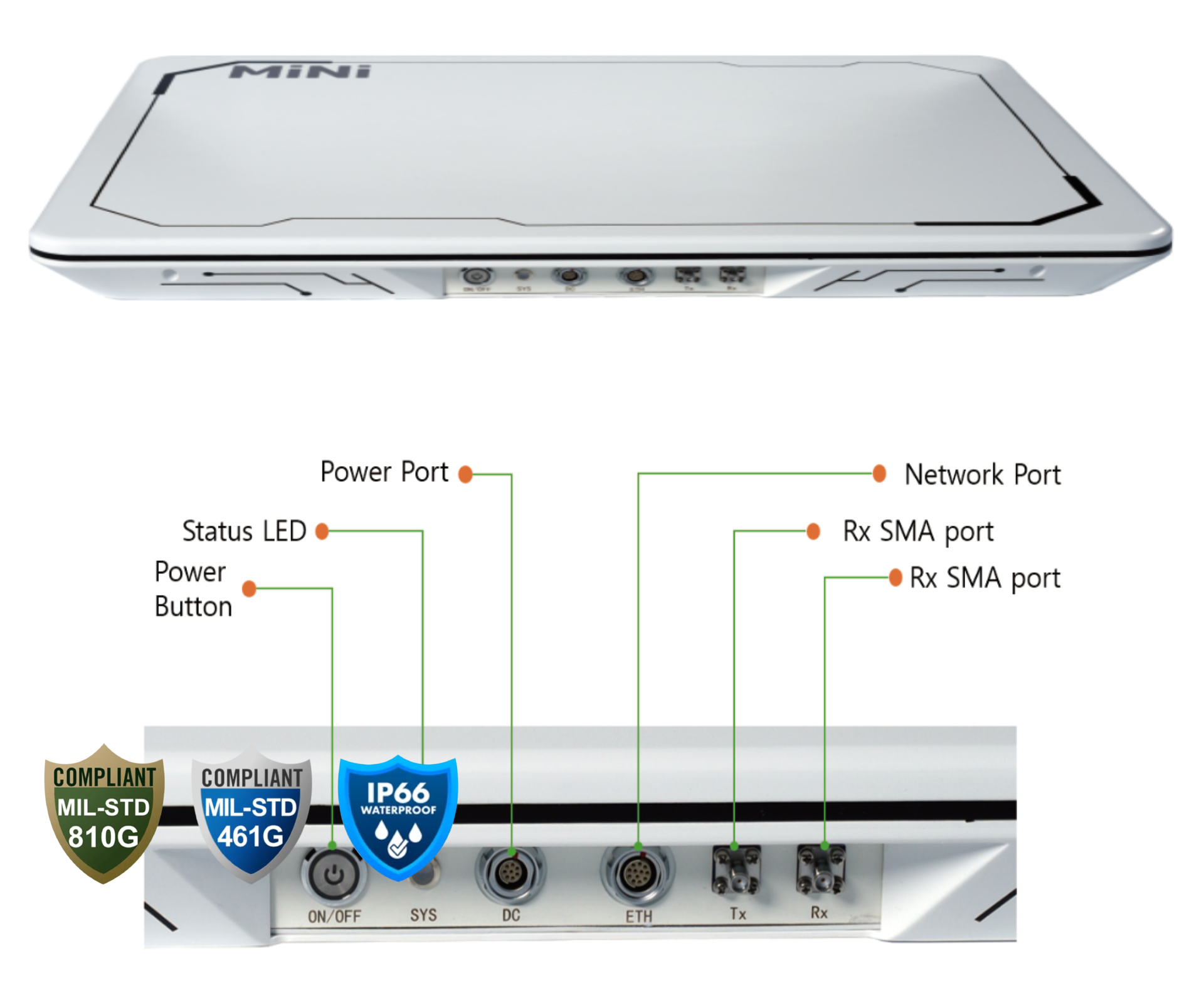

•  Interface Ports : POWER, LAN Port, RF(SMA) port, GPS(SMA) port

•  Contol interface : Ethernet RJ45, WiFi (option)

Power Supply Requirement

•  Rated Voltage : 28V(24V~31V)

•  Power Consumption : ≤ 300Watt(peak)

안테나 환경 성능 (Ant environmental performance)

•  Operating Temp : -40ºC ~ +60ºC

•  Water-proof : IP66

•  Military Standard : MIL-STD-810G(GU320M)
•  Local Oscillator Frequency : TX: 12.8/13.05GHz

                                                      RX: 9.75/10.6/11.3GHz

•  10MHz Reference : TX port requires 10MHz.

•  Manufacturer : GLOBAL KONET Co., Ltd.

RELATED RESOURCES

RELATED

PRODUCTS

VIDEO

동영상 재생
동영상 재생

KONET Mpack2

KONET Mpack2

관련 솔루션

포터블 안테나

차량 안테나

해양/선박 안테나

비행기 안테나

LEO 안테나

안테나 규격 (Antenna Spec)

• Model Name : MiNi(GU320) / GU320M(Military)

• Antenna Type : Active Phased Electronically Steered Array Antenna

•  Frequency : TX : 13.7 ~ 14.5GHz, RX : 10.7 ~ 12.75GHz

•  Scanning Range : Azimuth: 0º ~ 360º   Elevation: 30º ~ 90º

•  Size (W x D x H) : 613mm x 500mm x 77mm

                                  (24.14 x 19.69 x 3.03inch)

•  Weight : ≤11kg(24.25lbs)



안테나 송수신 성능 (Ant Transmit/Receive Performance)

•  EIRP (typical) : Linear : ≥ 44.2dBW@90º@14.1GHz

•  G/T (typical) : ≥ 10.1dB/K@90º@11.7GHz@80K

•  Polarization : Circular L/R and Linear H/V
•  Cross Polarization : ≥30dB

•  Satellite Tracking : DVB-S2/ DVB-S2X Carrier Detection

•  Tracking Mode : SOTM, SOTP, Manual Mode

•  Communication Mode : Full Duplex

•  Modem : Built-in iDirect, Comtech UHP modem(Option)



Interface Features

•  Interface Ports : POWER, LAN Port, RF(SMA) port, GPS(SMA) port

•  Contol interface : Ethernet RJ45, WiFi (option)

Power Supply Requirement

•  Rated Voltage : 28V(24V~31V)

•  Power Consumption : ≤ 300Watt(peak)

안테나 환경 성능 (Ant environmental performance)

•  Operating Temp : -40ºC ~ +60ºC

•  Water-proof : IP66

•  Military Standard : MIL-STD-810G(GU320M)
•  Local Oscillator Frequency : TX: 12.8/13.05GHz

                                                      RX: 9.75/10.6/11.3GHz

•  10MHz Reference : TX port requires 10MHz.

•  Manufacturer : GLOBAL KONET Co., Ltd.
