PRODUCT OVERVIEW

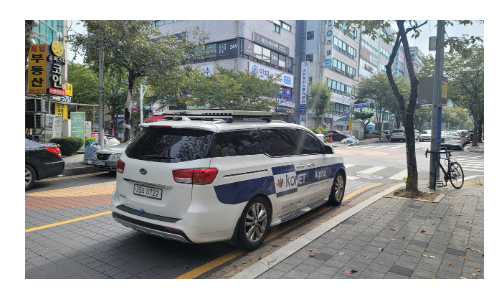

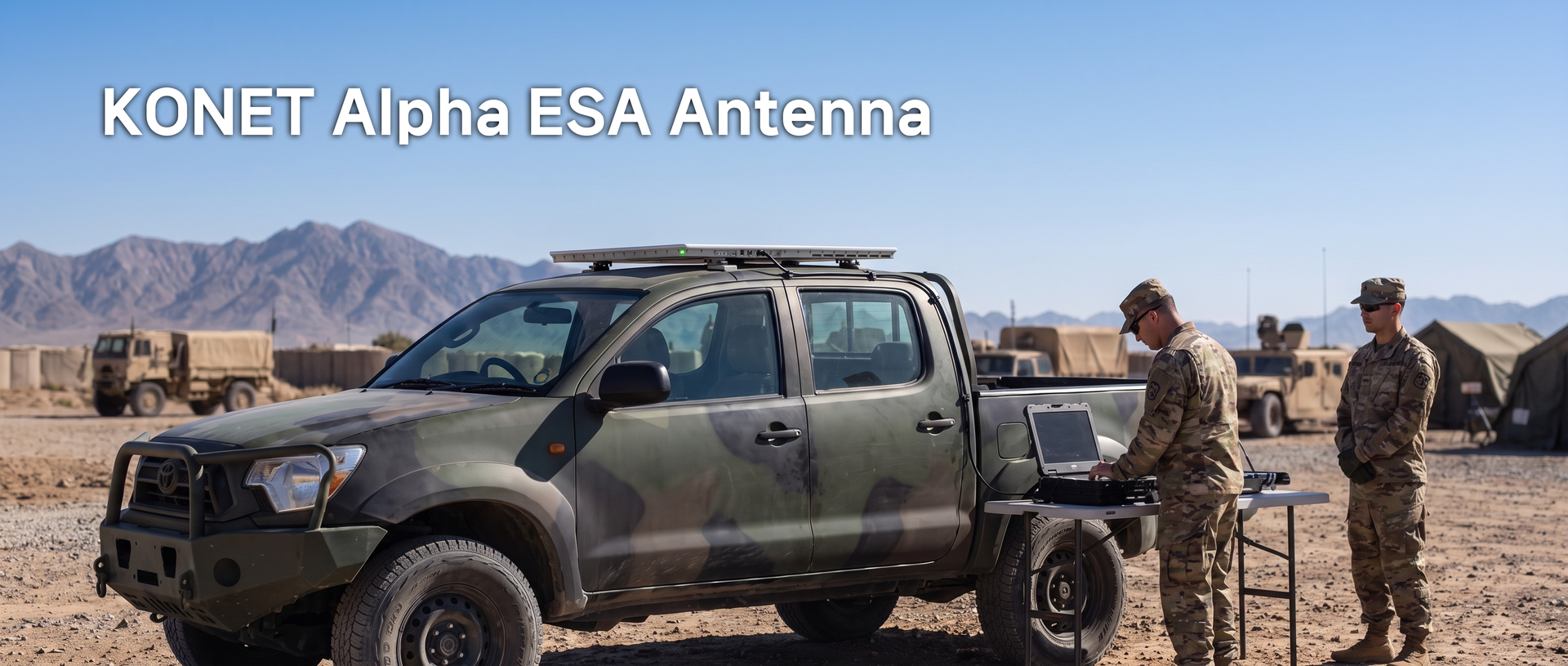

Alpha ESA 안테나 특징은 정지위성(GEO)에서 사용 가능한 EIRP 55dBW와 G/T 14.5dB/K 성능을 제공하고 있습니다. 이동중 OTM 서비스가 가능하다는 것을 증명하였으며, 이는 SUV 차량이나 선박에 장착하여 사용하고 있습니다
PRODUCT POINTS

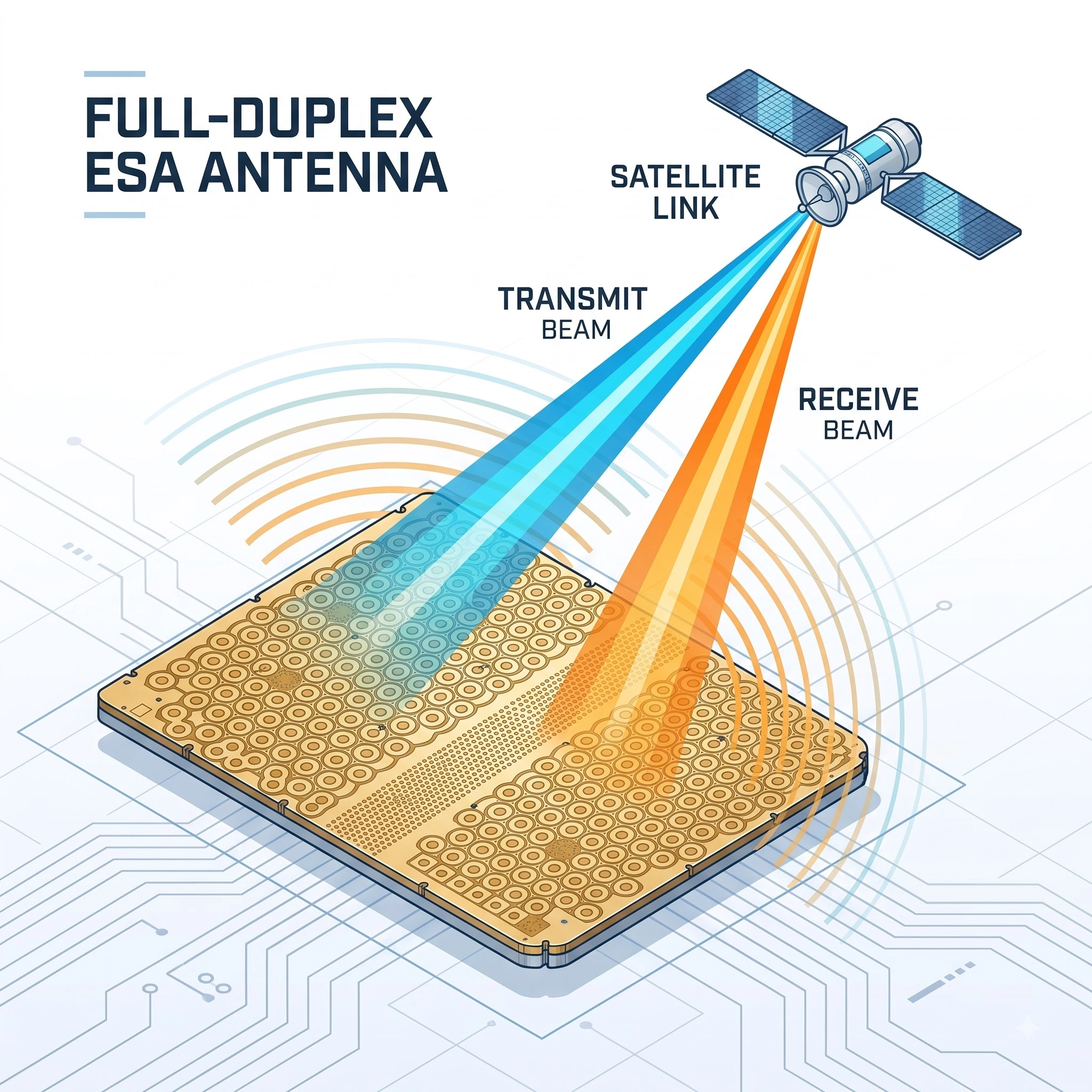

Alpha ESA 안테나는 전이중 방식을 사용하여 송신과 수신을 동시에 수행할 수 있어, 데이터 전송률을 최대화합니다. 이를 통해 데이터 전송과 수신 사이의 지연을 없애고, 양방향 통신에서의 대역폭 사용 효율성을 높입니다.
동시 송수신 기능을 통해 더 많은 데이터를 빠르게 처리할 수 있습니다. 이는 특히 고속 인터넷, 실시간 스트리밍, 고해상도 영상 전송 등 대용량 데이터 통신이 필요한 경우에 매우 유리합니다.
전이중 ESA 안테나는 차세대 통신 기술(예: 5G 및 6G)과의 높은 호환성을 가지고 있습니다. 이러한 기술들은 고속 데이터 전송과 낮은 지연을 요구하므로, 전이중 방식은 필수적입니다
Total Pol Swithching Time : <0.5ms
Total New Satellite Switching Time : ≤0.3ms

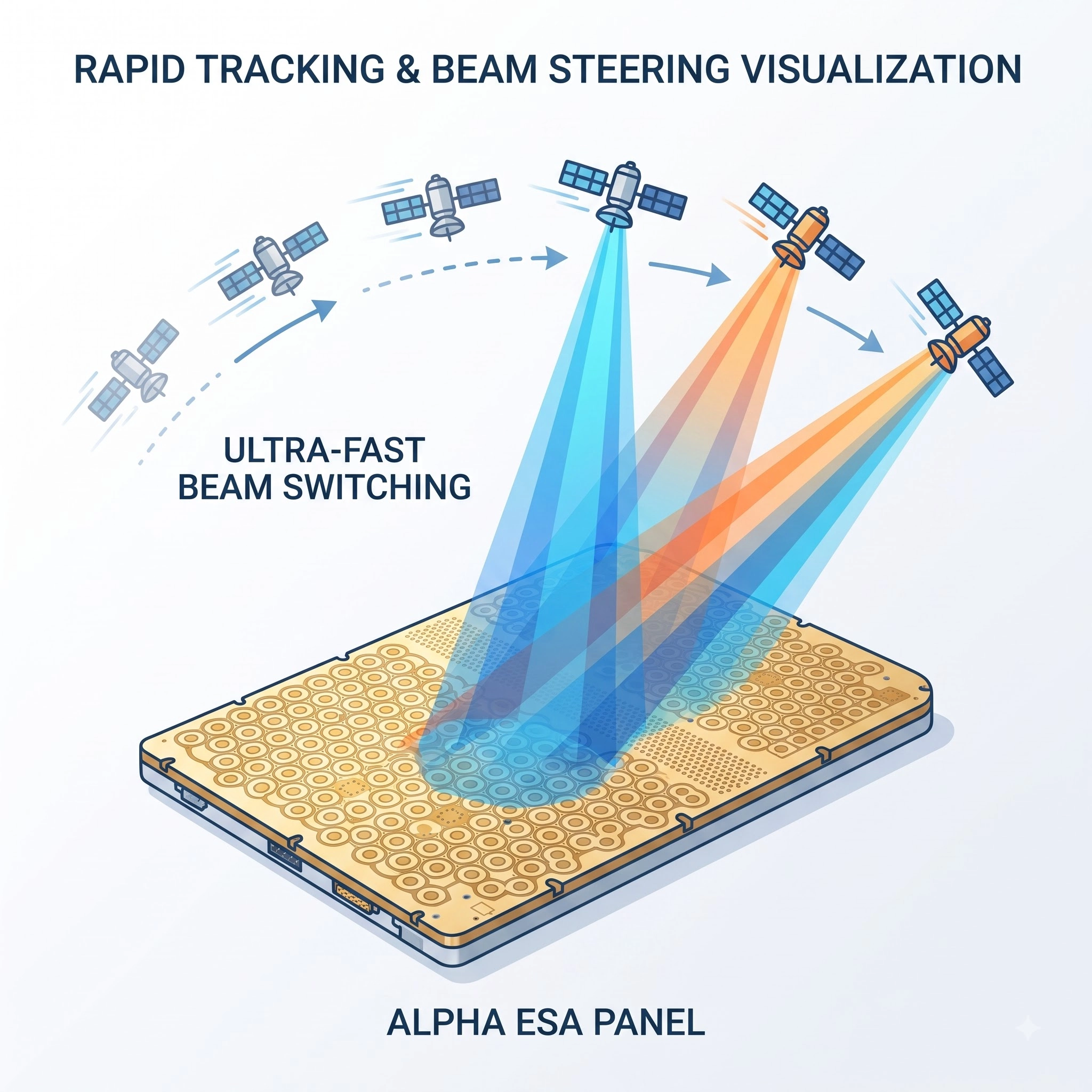

빠른 빔 전환 속도는 위성이 빠르게 움직이는 저궤도 위성 사용자나 기지국에서 실시간으로 추적하고 안정적으로 통신할 수 있게 합니다. 이는 특히 이동 중인 항공기, 선박, 차량과의 통신에 유리합니다.
위성 통신에서는 신호 간섭이 큰 문제입니다. 빠른 빔 전환 속도를 통해 특정 사용자의 신호를 신속하게 다른 방향으로 전환하여 간섭을 최소화할 수 있습니다. 이를 통해 더 깨끗하고 안정적인 통신 신호를 유지할 수 있습니다.
빠른 빔 전환 속도는 네트워크 자원의 효율적인 할당을 가능하게 합니다. 안테나는 필요에 따라 신속하게 빔을 전환하여 자원을 최적화하고, 네트워크의 전반적인 성능을 향상시킬 수 있습니다.
기계식 모터가 없는 ESA 안테나는 움직이는 부품이 없어 마모, 고장, 유지보수 등의 기계적 문제를 피할 수 있습니다.
이로 인해 안테나의 신뢰성과 수명이 크게 향상됩니다.
전자식 빔 조정은 기계식 모터보다 훨씬 빠르게 이루어집니다.

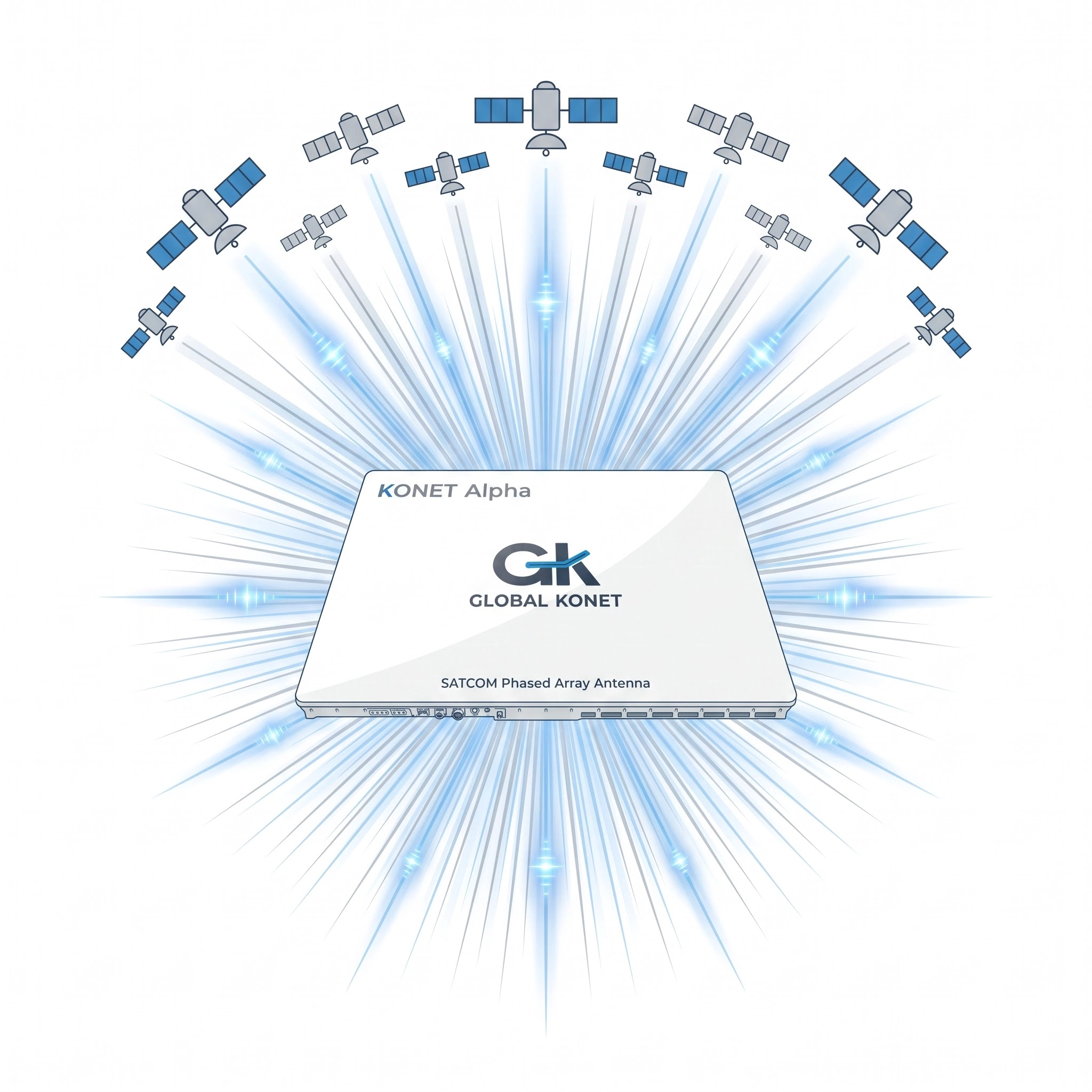

다중 위성 추적 등에서 중요한 이점이 됩니다. 빠른 반응 속도는 통신 지연을 최소화하고 효율성을 극대화합니다.
전자식 제어는 매우 정밀한 빔 조정을 가능하게 합니다.
이를 통해 신호의 방향성과 강도를 정확하게 제어할 수 있으며, 간섭을 최소화하고 통신 품질을 향상시킬 수 있습니다.
%22%20fill%3D%22%23717680%22%20fill-opacity%3D%220.2%22%20d%3D%22M18.5721%205.64451C18.5721%202.54003%2016.0008%200%2012.858%200C9.71523%200%207.14387%202.54003%207.14387%205.64451C7.14387%208.74899%209.71523%2011.289%2012.858%2011.289C16.0008%2011.289%2018.5721%208.74899%2018.5721%205.64451ZM38.5687%2033.3333H1.42117C0.249773%2033.3333%20-0.407354%2032.0351%200.278342%2031.1037L10.4295%2019.6708C10.9723%2019.0781%2011.9152%2019.0781%2012.4866%2019.6426L17.1436%2024.8666L25.8862%2011.3734C26.4862%2010.5267%2027.7433%2010.5549%2028.2861%2011.4298L39.8258%2031.2166C40.3401%2032.1762%2039.6544%2033.3333%2038.5687%2033.3333Z%22%2F%3E%3C%2Fsvg%3E)
Model Name
Antenna Type
Operrating Frequency Range
Scanning Range
EIRP (Typical)
G/T (Typical)
Beam width
Static acquistion time
Cross Polarization
Beacon Tracking Receiver
Tracking Accuracy
Beam Switching Time
Initial Mobile Acquisition
Re-Acquisition After Disconnection
Modem
Satellite tracking

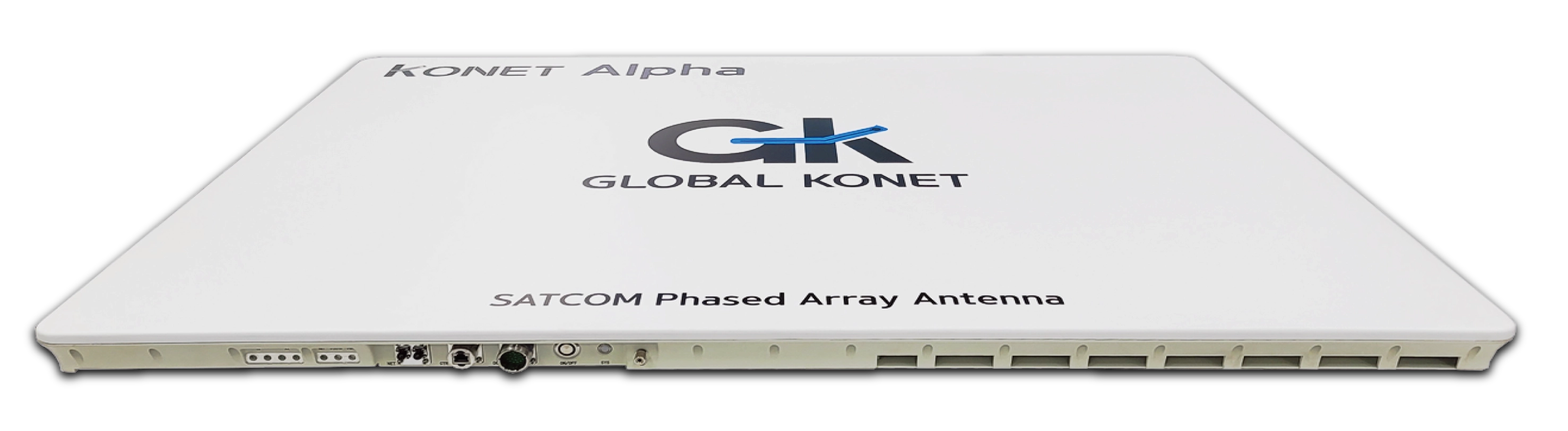

Konet Alpha (GU540)
Active Phased Electronically Steered Array Antenna
TX: 13.7 - 14.5GHz / RX: 10.7 - 12.75GHz
Azimuth: 0º–360º Elevation: 30º–90º
Linear Pol:≥53.5dBW@0º@14.1GHz Circular Pol:≥52dBW@0º@14.1GHz
≥ 14.5dB/K@90º@11.7GHz@40K
TX: 5.0º@90º / RX: 5.0º@90º
≤ 30sec
≤ -30dB
DVB-S2/Power Detection
≤0.2º (R.M.S)
0.3ms
≤ 1 min
Block time≤5min, <8sec Block time>5min, <10sec
Built-in(iDirect, Comtech, Gilat, HTISS)
OPEN AMIP Support

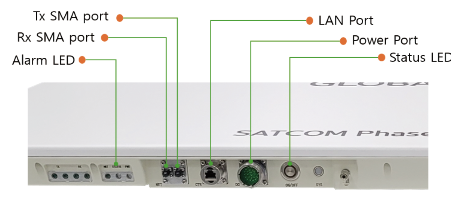

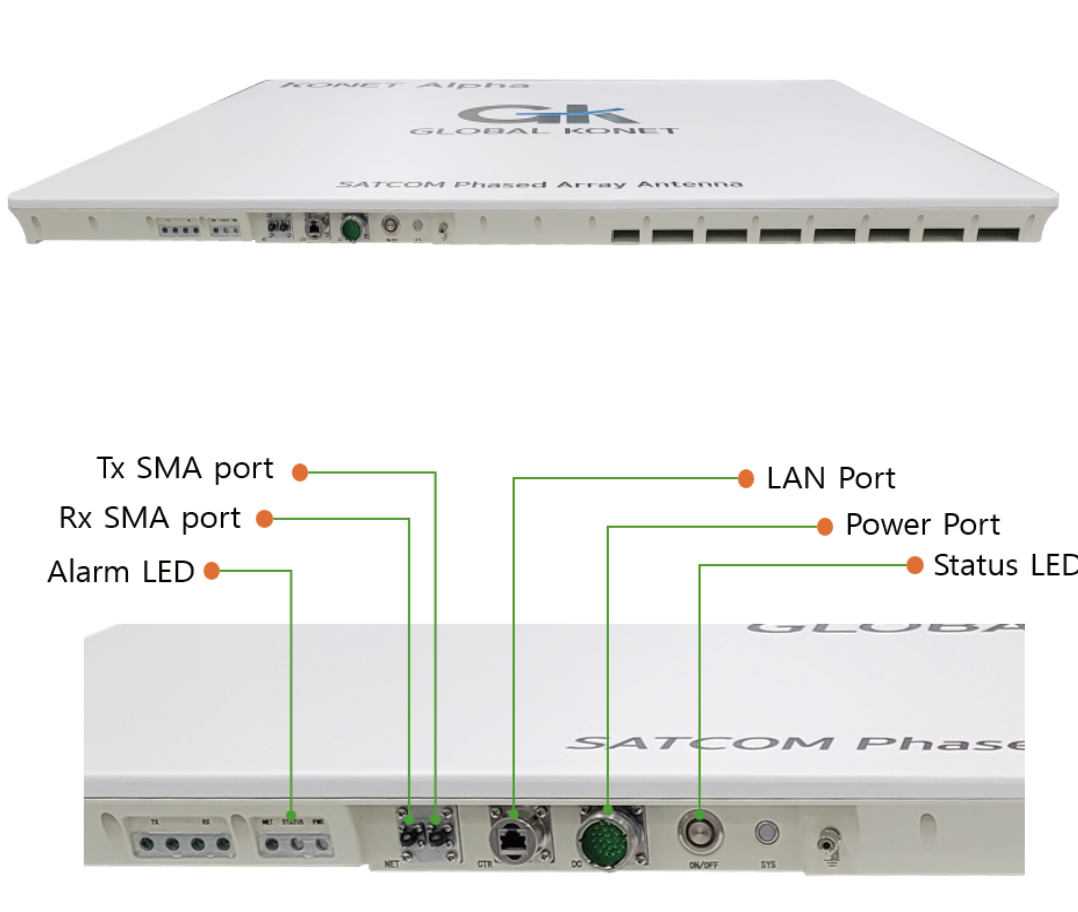

Power Supply Interface
Contol interface
Aviation plug
Ethernet, WiFi
Size (W × D × H)
Weight
1220x1000x55mm(48.03x39.37x2.17inch)
≤ 43kg(94.70lbs)
Rated Voltage
Power Consumption
28 V (19 V ~ 32 V)
≤ 1000 Watt (Peak)
Operating Environment Temp
Storage Temp
Water-proof
-40ºC – +60ºC
-55ºC ~ +70ºC
IP66
Manufacturer
GLOBAL KONET Co., Ltd.
